械齿轮翻转机整体由主体承载机架、齿轮传动机构、翻转工作台、动力驱动系统、电气控制系统、安全防护装置六大核心部分组成，各模块协同实现工件的精准、平稳翻转作业。
主体承载机架是设备的基础承载结构，一般由优质碳素结构钢或低合金高强度钢焊接成型，包含底座、支撑立柱与加强筋板，整机经去应力处理，可承受重载翻转时的扭矩与冲击，保障设备长期运行的结构稳定性与形位精度。
翻转工作台为工件的直接承载平台，采用厚钢板焊接结构，台面可预留 T 型槽、工装定位孔，方便加装定制夹具固定工件；部分机型台面可加装聚氨酯包胶层，既避免划伤工件表面，也能增大摩擦力防止工件滑移。

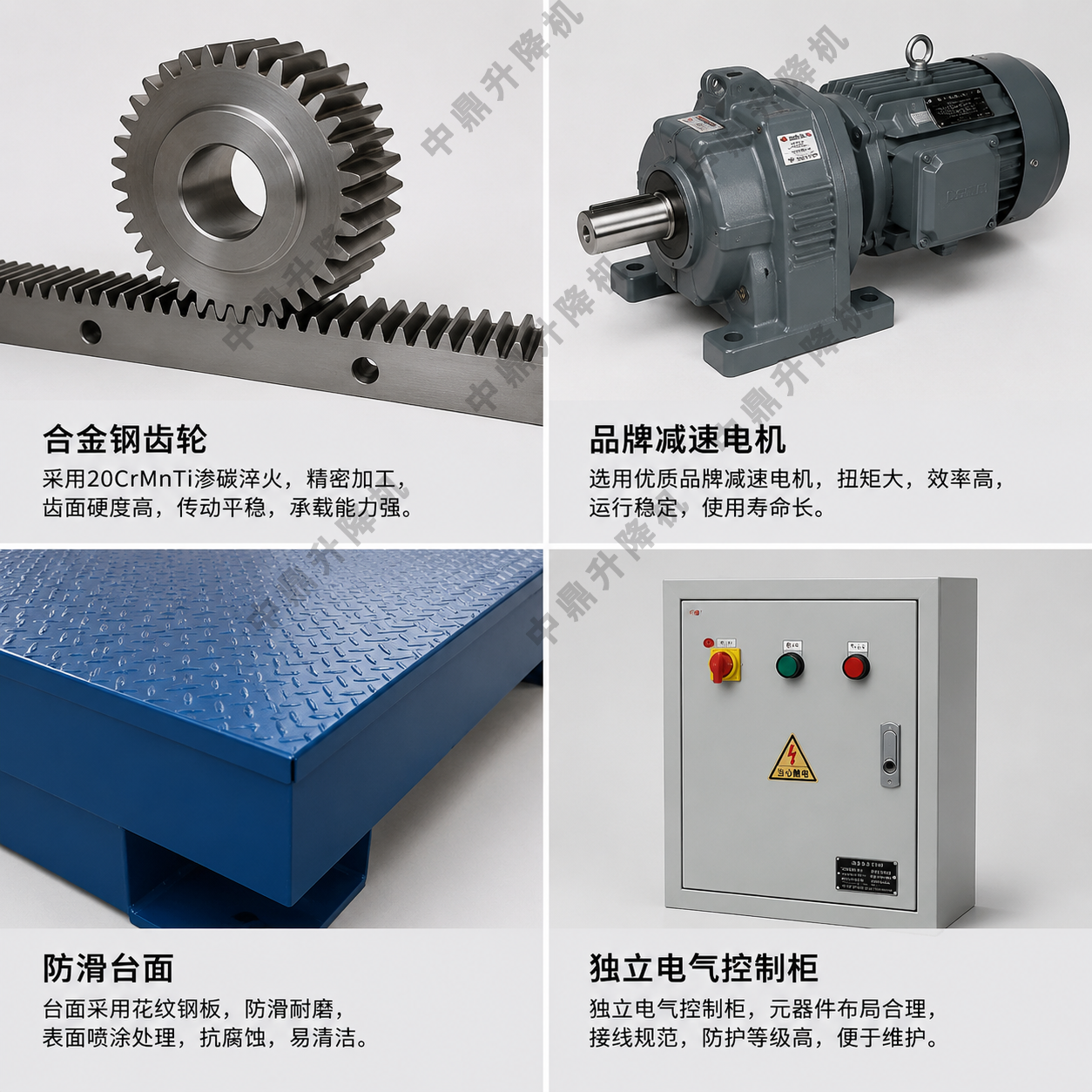

动力驱动系统为翻转动作提供动力输出，主要由制动电机与硬齿面斜齿轮减速机组成。制动电机自带断电刹车功能，配合大减速比减速机输出大扭矩，可保障重载下平稳启停，并实现任意角度自锁停留；配套变频调速模块可灵活调节翻转速度，适配不同工件的作业需求。
电气控制系统包含独立电气控制柜、操作终端与行程检测元件，操作终端支持线控手柄、无线遥控等多种形式，可实现设备的启停、正反向翻转、速度调节与角度限位控制，部分高端机型可接入产线 PLC 系统，实现自动化联动作业。
安全防护装置是贯穿全系统的安全保障单元，主要包含行程限位开关、过载保护模块、紧急停止按钮、断电自锁机构与声光报警装置，可在超行程、过载、断电等异常工况下即时锁止设备，避免工件滑落或设备损坏，全方位保障作业人员与设备安全。
