工业自动化姿态调整核心装备

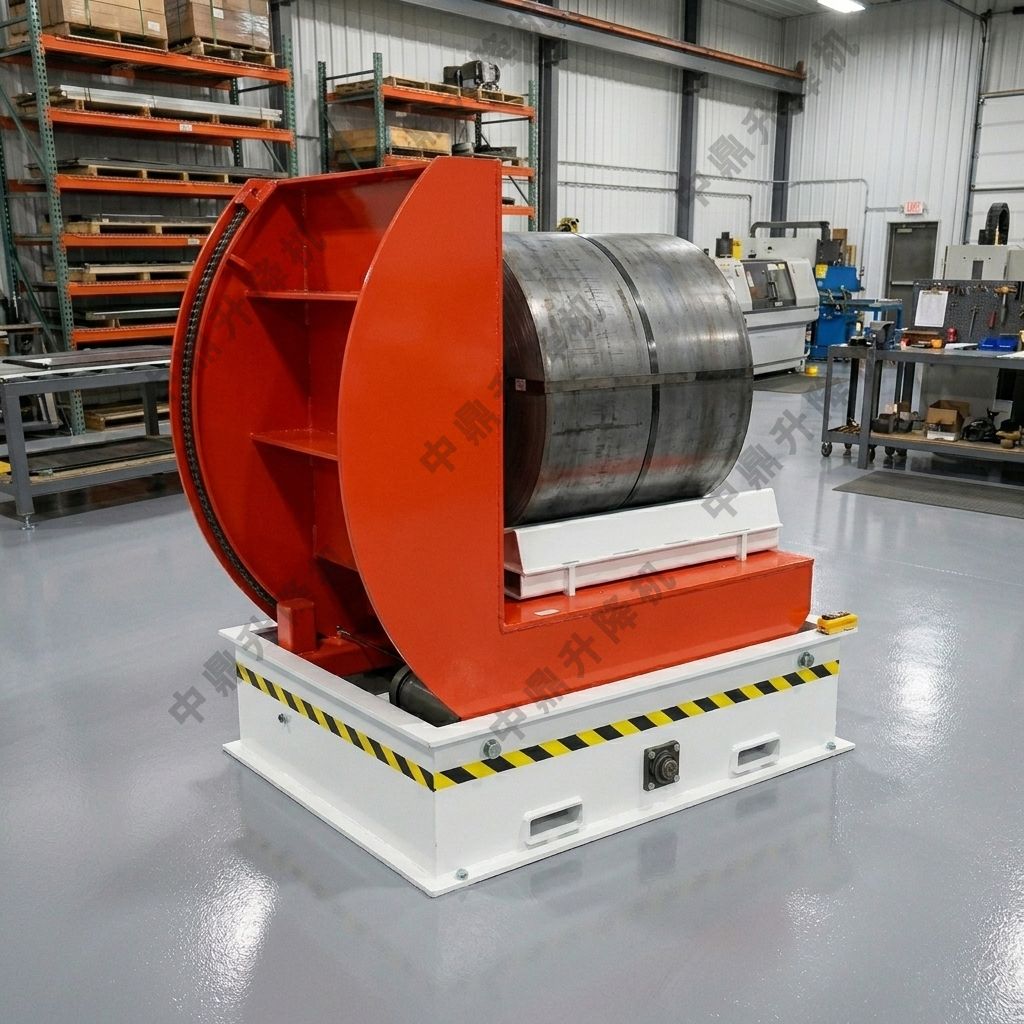

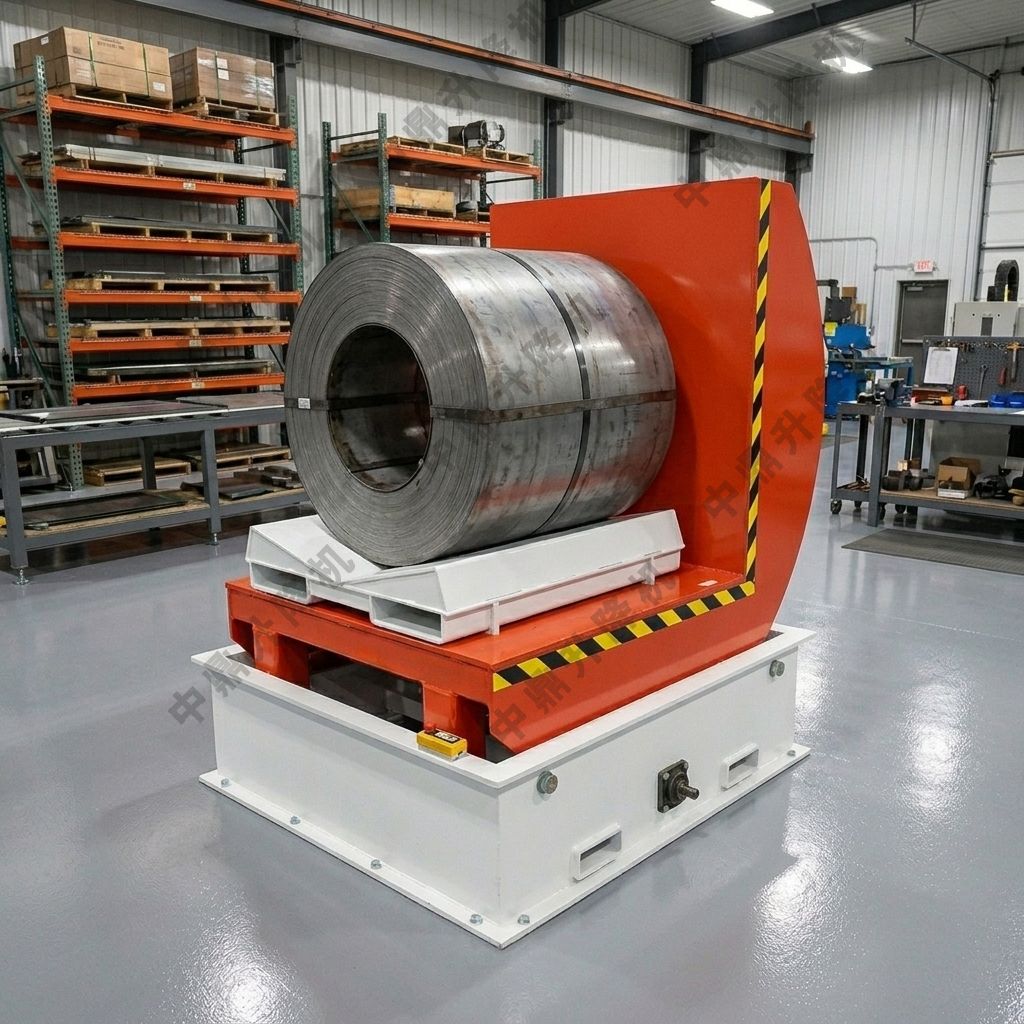

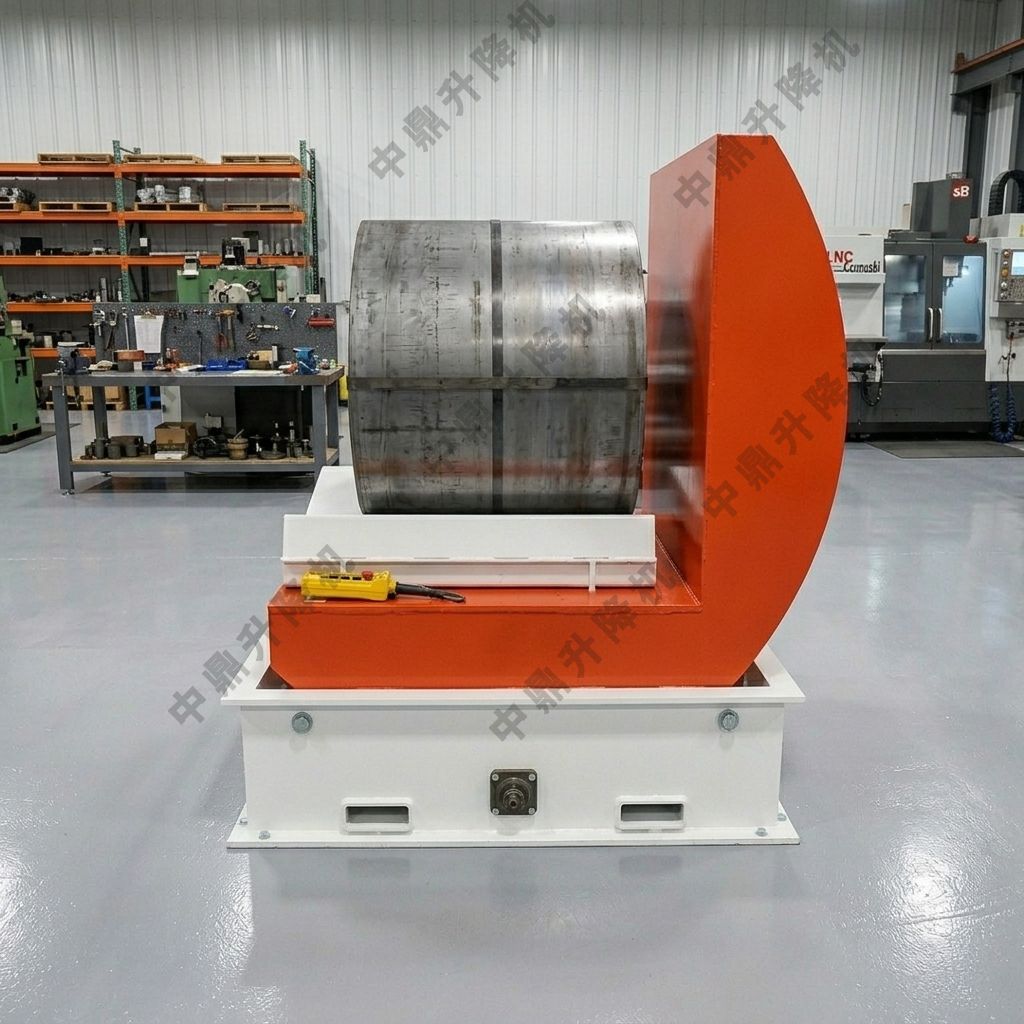

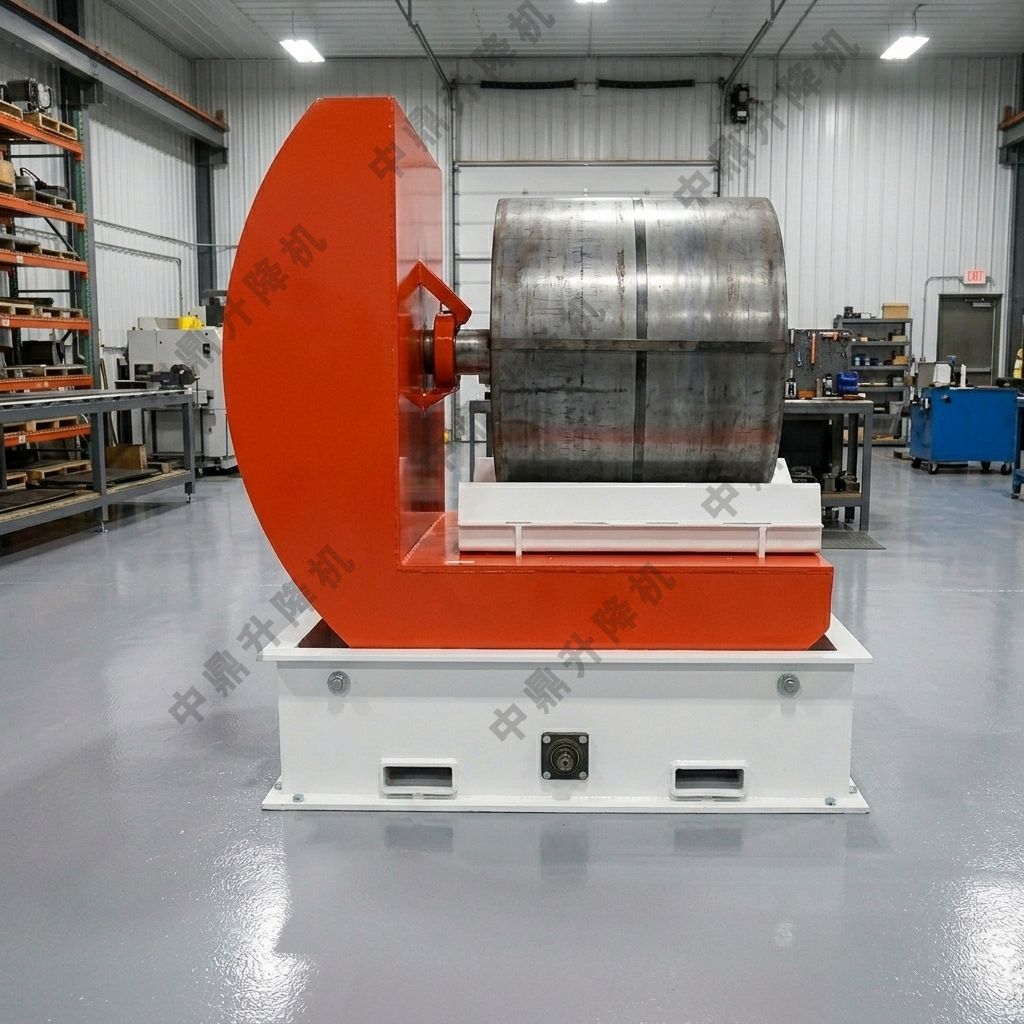

齿轮齿条翻转平台是现代制造业中实现工件精准姿态转换的关键自动化设备，它通过精密齿轮与齿条的啮合传动，将直线运动高效转化为稳定的旋转运动，可实现工件 0°-90°、0°-180° 乃至 0°-360° 任意角度的平稳翻转，广泛应用于精密装配、焊接加工、检测检验、物料流转等核心生产环节，为企业提升生产效率、保障产品质量提供可靠支撑。
核心产品优势
极致定位精度，满足高端制造需求
采用高精度齿轮齿条传动系统，配合伺服电机与绝对值编码器闭环控制，重复定位精度可达 ±0.1°-±0.5°，彻底解决传统翻转方式存在的打滑、定位偏差大等问题。精准的角度控制确保工件在加工、装配过程中位置准确无误，特别适用于对精度要求严苛的精密制造场景。
运行平稳无冲击，保护工件与设备
齿轮齿条啮合传动刚性强、传动比恒定，翻转过程速度均匀可控，无抖动、无冲击。平台采用多段速控制技术，启动与停止阶段平滑过渡，有效避免因惯性冲击导致的工件移位、损坏，同时大幅降低设备振动，延长整机使用寿命。
超强承载能力，覆盖全量级应用
产品承载能力覆盖 0.5 吨至 200 吨全范围，可满足从小型精密零件到大型重型工件的翻转需求。整机采用重型钢结构焊接机架，经过严格的应力消除处理，结构强度高、稳定性好，即使在满负载连续运行状态下也能保持卓越性能。
高效节能耐用，降低运营成本
机械传动效率高达 95% 以上，相比其他传动方式能耗更低。核心传动部件均采用高强度合金钢制造，经渗碳淬火、精密磨削等多道工艺处理，齿面硬度高、耐磨性好。正常维护保养下，设备使用寿命可达 10 年以上，且易损件少，维护成本低廉。
智能控制便捷，适配自动化产线
标配 PLC 控制系统与彩色触摸屏人机界面，操作简单直观，支持手动 / 自动模式自由切换。可实现翻转角度、翻转速度等参数的灵活设定，并具备故障自诊断、状态实时监控功能。支持 Modbus、EtherCAT 等多种工业通讯协议，可无缝对接机器人、输送线等自动化设备，实现产线整体联动。
精密结构设计
高性能驱动系统
根据不同应用场景提供伺服电机与异步电机两种驱动选择。伺服电机驱动方案具备响应快、精度高、调速范围广的特点，适用于中轻载高精度需求；异步电机驱动方案动力强劲、运行可靠，适用于重载连续作业场景。所有驱动电机均配备高品质行星减速器，有效降低转速、增大输出扭矩，确保翻转动力充足。
精密传动系统
核心传动部件为高精度研磨齿轮与齿条，采用直齿或斜齿设计，啮合间隙可精确调整。传动系统配备高强度传动轴、精密轴承座与耐磨支撑滚轮，确保传动过程平稳顺畅，长期运行精度保持性好。
可靠翻转执行系统
翻转工作台面可根据工件形状定制平面、V 型、U 型等多种形式，也可集成专用工装夹具。配备电动夹爪、气动夹爪或机械锁紧装置，夹紧力可调且稳定可靠，确保工件在翻转过程中不松动、不脱落。
坚固机架支撑系统
采用整体式重型钢结构机架，经过有限元分析优化设计，结构刚性强、抗变形能力好。机架底部配备可调式支撑脚，可方便地进行水平调整，确保设备安装稳固。
全面安全防护系统
设备配备多重安全保护装置，包括机械限位开关、电气过载保护、紧急停止按钮与安全光栅。传动区域设置全封闭防护罩，防止人员误操作和异物进入，全方位保障操作人员与设备安全。
广泛应用领域
汽车制造行业：适用于发动机缸体、变速箱壳体、底盘车架、车门总成等零部件的翻转装配、焊接与检测工序。
工程机械行业：可满足挖掘机臂、装载机铲斗、起重机结构件等大型工件的翻转焊接、加工与涂装需求。
焊接加工行业：与焊接机器人完美配合，实现工件多面自动焊接，提高焊接质量与生产效率，降低工人劳动强度。
机械加工行业：用于大型机床床身、模具、箱体类零件的翻面加工与搬运，解决大型工件翻面困难的问题。
电力设备行业：应用于变压器铁芯、开关柜壳体、发电机零部件的翻转装配与检修作业。
航空航天行业：满足飞机机身部件、发动机零部件等高精度产品的精密装配与检测要求。
物流仓储行业：可实现托盘翻转、货物翻面、包装转换等物料处理作业，提升物流自动化水平。
核心技术参数
我们提供全系列标准型号产品，承载能力从 0.5 吨到 200 吨不等，翻转角度涵盖 0°-90°、0°-180°、0°-360°，也可根据客户需求定制任意角度范围。标准台面尺寸从 800mm×800mm 到 5000mm×5000mm，翻转速度 0.1-1.0rpm 变频可调。所有产品均支持电动伺服驱动与气动驱动两种方式，控制方式包括线控手柄、无线遥控与 PLC 自动控制，可满足不同客户的多样化需求。
定制化解决方案
我们深知不同行业、不同客户的生产需求存在差异，因此提供全面的定制化服务。无论是特殊的台面尺寸、非标翻转角度、专用工装夹具，还是特殊的控制要求与通讯接口，我们的专业技术团队都能为您量身打造最适合的解决方案。我们还可提供从方案设计、生产制造到安装调试、人员培训的一站式服务，确保设备快速投入生产。
品质与服务
我们始终坚持品质至上的原则，所有产品均严格按照 ISO9001 质量管理体系标准生产制造，每一台设备出厂前都经过严格的负载测试与精度检验，确保产品质量稳定可靠。我们提供完善的售后服务体系，包括一年免费质保、终身技术支持与快速响应的上门维修服务，让您使用无忧。
