一、项目背景与工况需求
杭州开兰重工机械有限公司专注于重型齿轮箱研发与制造，生产过程中需对大吨位齿轮箱工件进行平放、立放姿态转换，工件最大重量可达 100 吨，对翻转装备的承载能力、运行稳定性与安全性能提出了极高要求：
- 重载承载需求：工件自重最高 100 吨，需设备具备极强的结构强度与载荷冗余，长期重载运行无变形、无风险；
- 精准翻转控制：需实现 0-90° 范围内任意角度启停，适配不同装配工序的姿态要求，运行平稳无冲击；
- 极致安全保障：重型工件翻转作业风险高，需配备多重安全防护机制，杜绝坠落、失速、失控等安全隐患；
- 全流程服务：需供应商提供从设计、制造到安装调试、人员培训的全流程服务，保障设备快速投产。
二、定制化解决方案

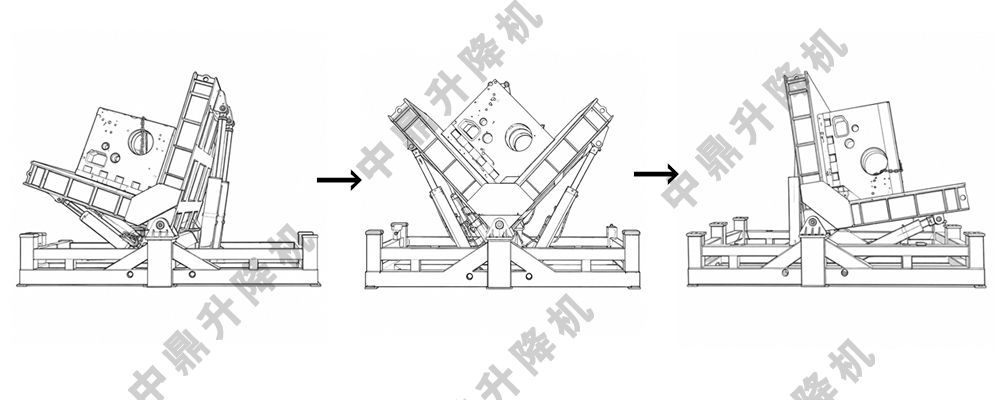

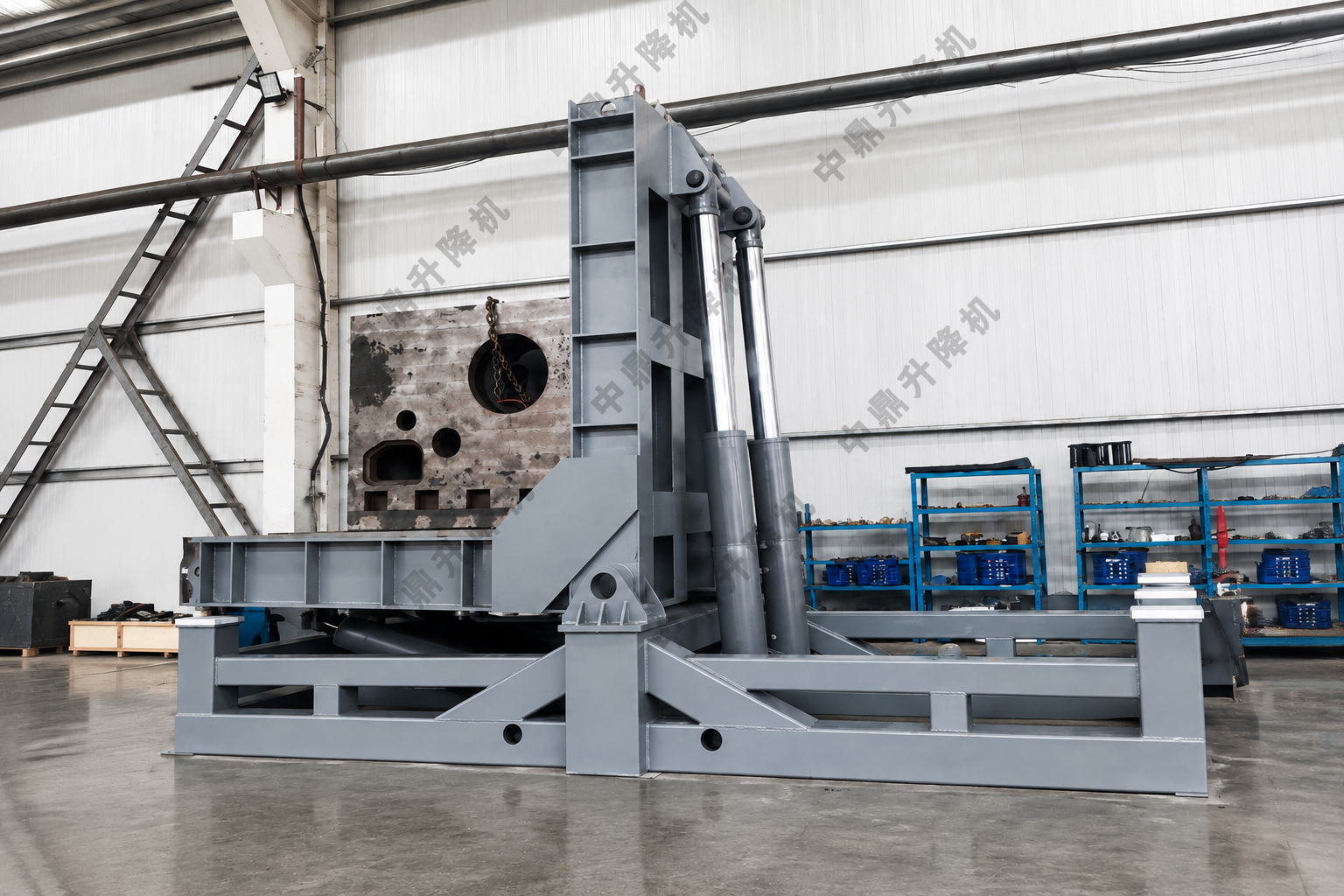

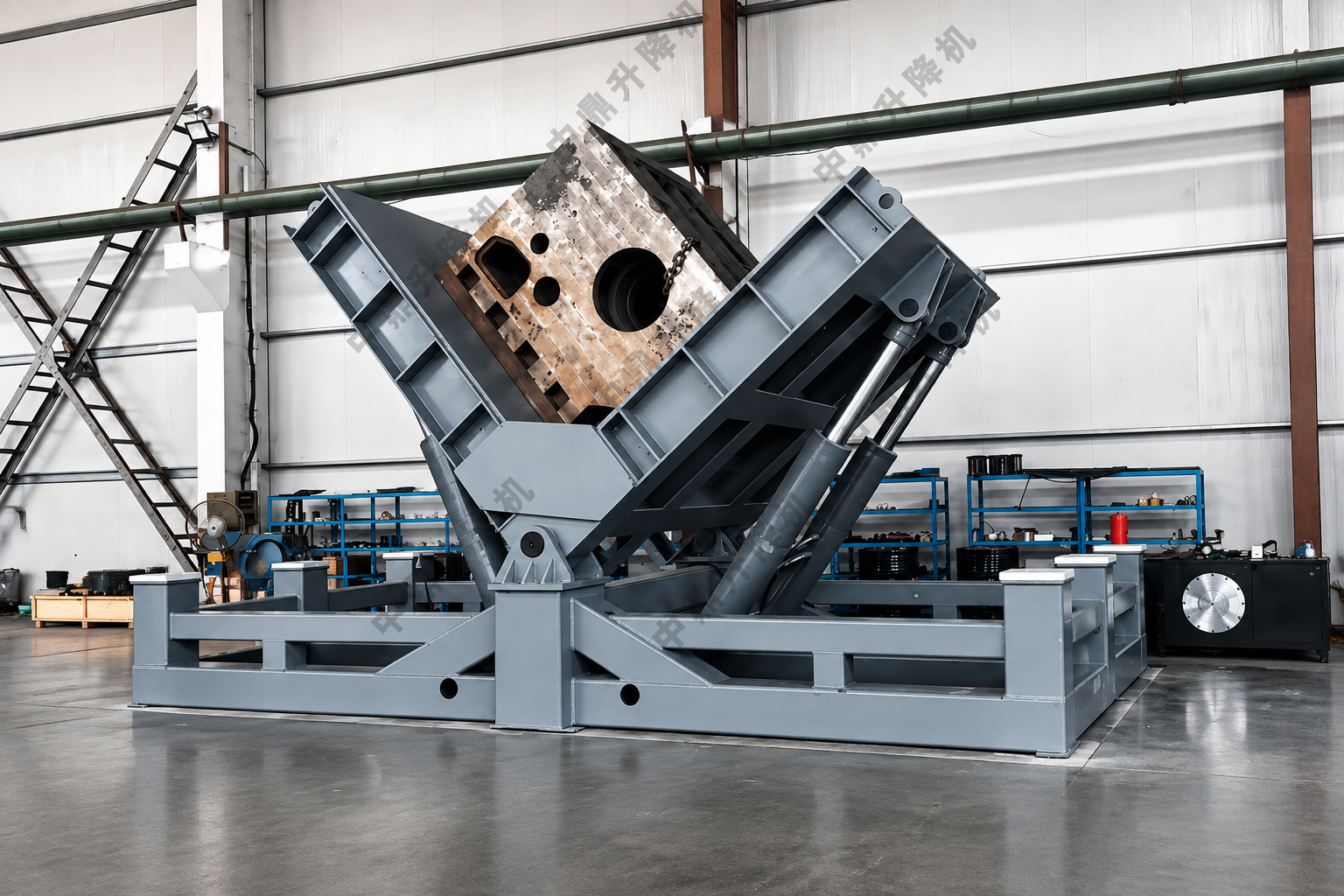

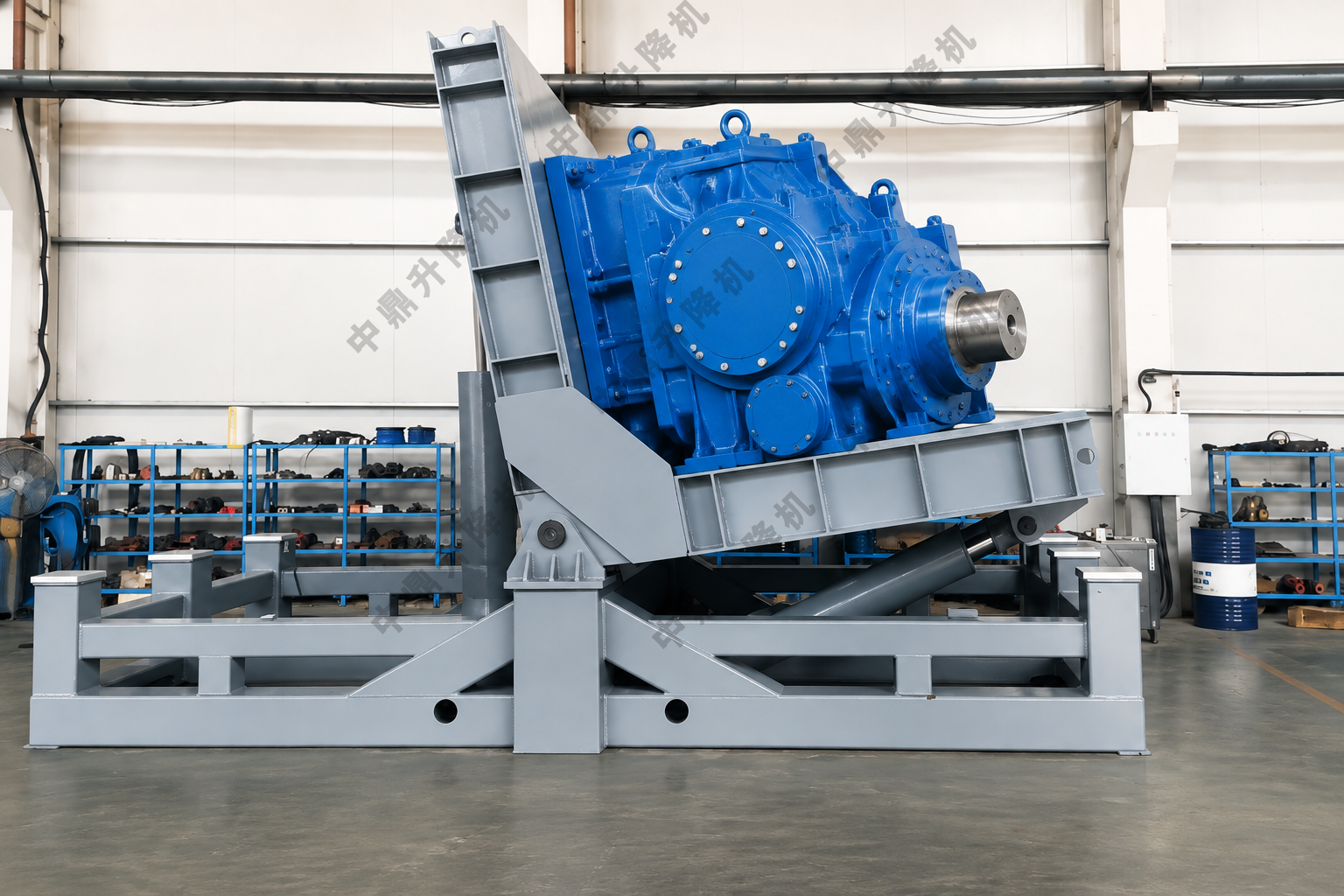

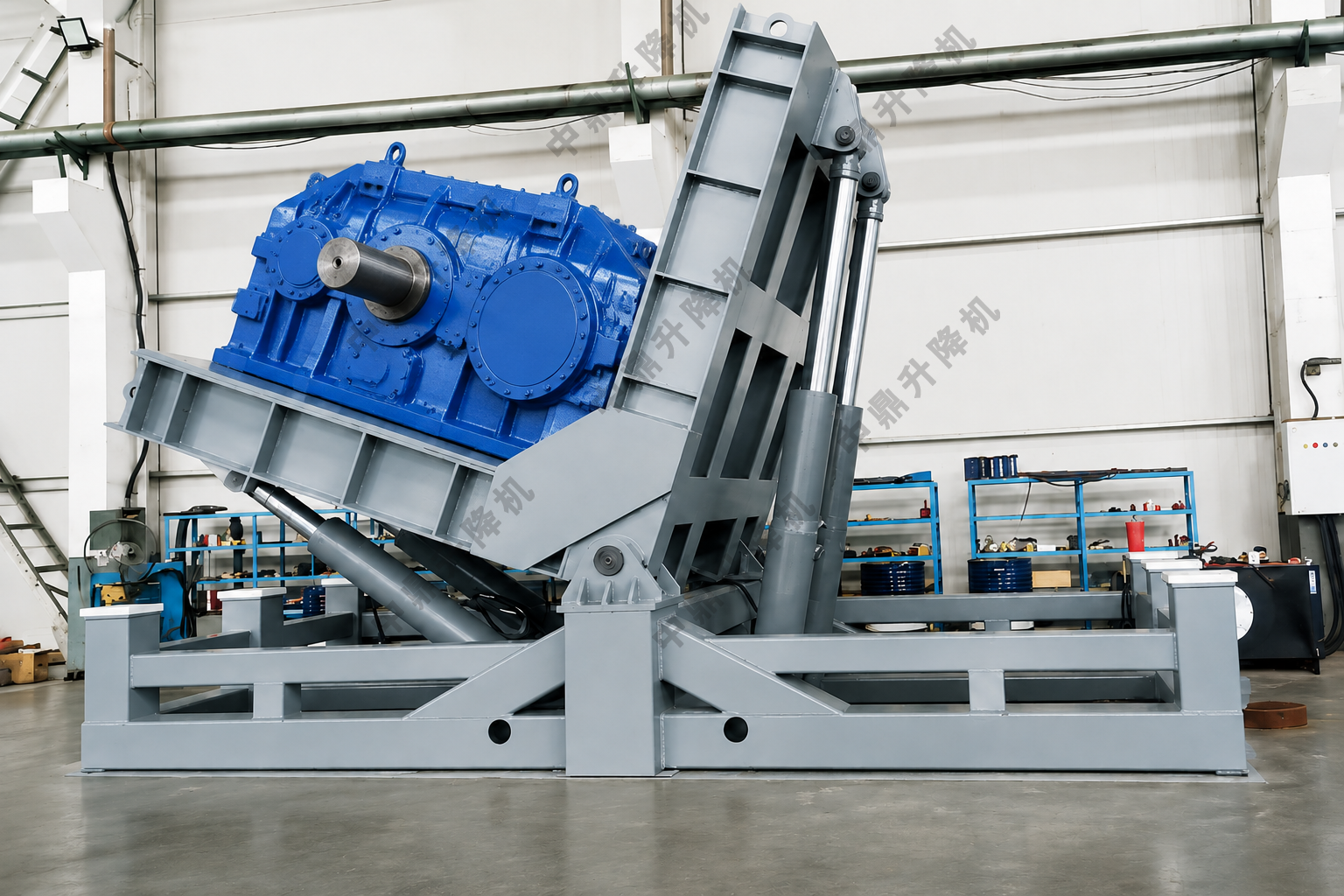

针对客户工况与产品特性，济南中鼎提供100 吨 90° 液压翻转机整体解决方案，采用液压传动方式，配备高可靠性液压缸与液压泵站系统，支持 “控制柜 + 无线遥控” 双模式操作，可实现齿轮箱工件从平放至立放 0-90° 无级翻转，任意角度平稳停止。项目采用交钥匙工程模式，涵盖设备设计、制造、运输、安装、调试、全流程技术培训，确保设备无缝对接客户生产节拍。
三、核心技术参数
|
技术项
|
参数详情
|
|
设备类型
|
90° 液压翻转平台
|
|
最大载荷
|
100 吨
|
|
台面尺寸
|
3500×3500mm + 3500×3500mm
|
|
翻转角度
|
0-90°，可任意角度停止
|
|
翻转时间
|
6 分钟 ±15%
|
|
传动方式
|
液压传动
|
|
总功率
|
30kW
|
|
操作方式
|
控制柜 + 无线遥控（保留线控）
|
|
整机重量
|
约 40 吨
|
|
整机尺寸
|
7.5×3.5×4.3m（长 × 宽 × 高）
|
四、六重安全防护体系
针对百吨级重载作业的安全风险，设备构建了全维度安全防护矩阵，从结构、液压、电气多维度保障作业安全：
- 双点位紧急停止：设备设置不少于 2 处急停开关，控制器集成急停按钮，紧急工况下一键切断运行，故障解除后即可复位恢复作业；
- 油缸防爆保护：液压缸内置防爆阀，液压油管意外脱落或爆裂时，可瞬间锁死油缸内液压油，防止压力骤失导致平台坠落；
- 断电自动保压：设备具备断电保压功能，突发停电时自动锁定液压系统，确保工件不因重力或角度偏移发生滑动、坠落事故；
- 泄压应急装置：液压动力单元内置泄压阀，停电或动力缺失时，可通过调节泄压阀使平台依靠自重平稳下降，避免工件卡滞；
- 机械限位保护：翻转机构设置 0°、90° 双机械限位，防止工件过翻造成滑落，精准限制翻转行程；
- 电气安全防护：配电箱内置缺相保护继电器，缺相工况下自动进入保护状态，切断电机供电，避免电机烧毁。
五、硬核配置 品质筑基
设备核心部件均选用行业知名品牌，主体结构采用国标优质钢材，从源头保障设备使用寿命与运行可靠性：
- 结构件：固定台框、翻转台架、面板均采用山东莱钢 Q235 碳钢，翻转轴系采用 45# 钢，油缸支耳选用 16Mn 锰钢，整体结构强度高、抗形变能力强；
- 液压系统：搭载皖南 30kW 电机、油研齿轮高压泵与电磁阀，配套恒宇 φ280 液压油缸（活塞杆镀铬），采用日本进口 NOK 密封圈、玛努利高压油管，密封性能优异，无渗漏风险；
- 电气系统：采用德力西接触器与继电器、台湾明纬电源开关，搭配济南中鼎定制专用控制器，运行稳定、控制精准；
- 表面处理：整机经过抛丸打砂处理，漆面采用烤漆 / 喷漆 / 喷塑工艺，防腐耐磨，适配工业生产环境。
六、全流程服务与售后保障
本项目为交钥匙工程，济南中鼎提供全生命周期服务支持：
- 交付周期：合同签订预付款到账后 60 天内完成设备制造、调试并发货至指定地点；
- 验收流程：出厂前完成预装调试并通知客户预验收，现场安装调试完成后双方共同终验收，保障设备性能达标；
- 技术培训：验收合格后提供 1-2 个工作日现场培训，覆盖设备操作、故障处理、日常保养维护全内容；
- 售后服务：整机免费质保 1 年，质保期内非人为故障免费更换配件；故障响应 1 小时内反馈，小故障 24 小时到场解决，大故障 48 小时内处置，质保期满后终身提供技术服务与成本价配件供应。
七、项目价值
该百吨级液压翻转平台的投入使用，将为杭州开兰重工带来显著效益：
- 重载作业能力升级：100 吨额定承载能力，满足超重型齿轮箱翻转需求，突破大吨位工件装配的工序瓶颈；
- 作业效率大幅提升：液压平稳传动 + 遥控便捷操作，大幅缩短工件姿态转换时间，提升装配工序整体效率；
- 安全风险全面降低：多重安全防护机制闭环管控，彻底规避重型工件翻转作业的安全隐患，保障生产安全；
- 长期运维成本可控：高品质核心配置 + 完善售后保障，设备使用寿命长、故障率低，有效降低客户长期运维成本。
济南中鼎升降机械深耕工业重载翻转、升降装备领域，可根据不同行业、不同工件工况定制化设计制造，为重型制造、冶金、能源等行业客户提供安全、高效、可靠的物料翻转与升降整体解决方案。
