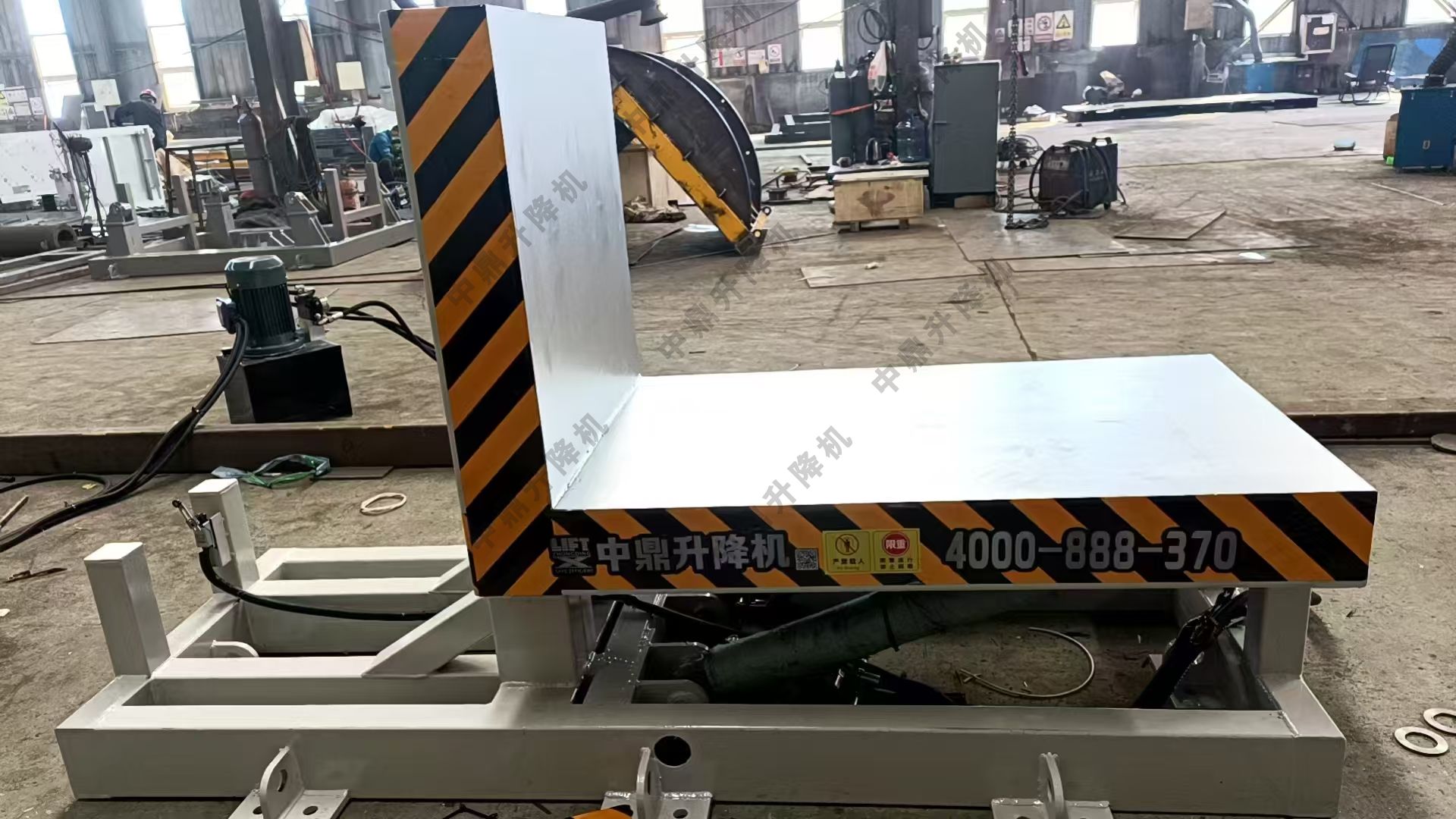

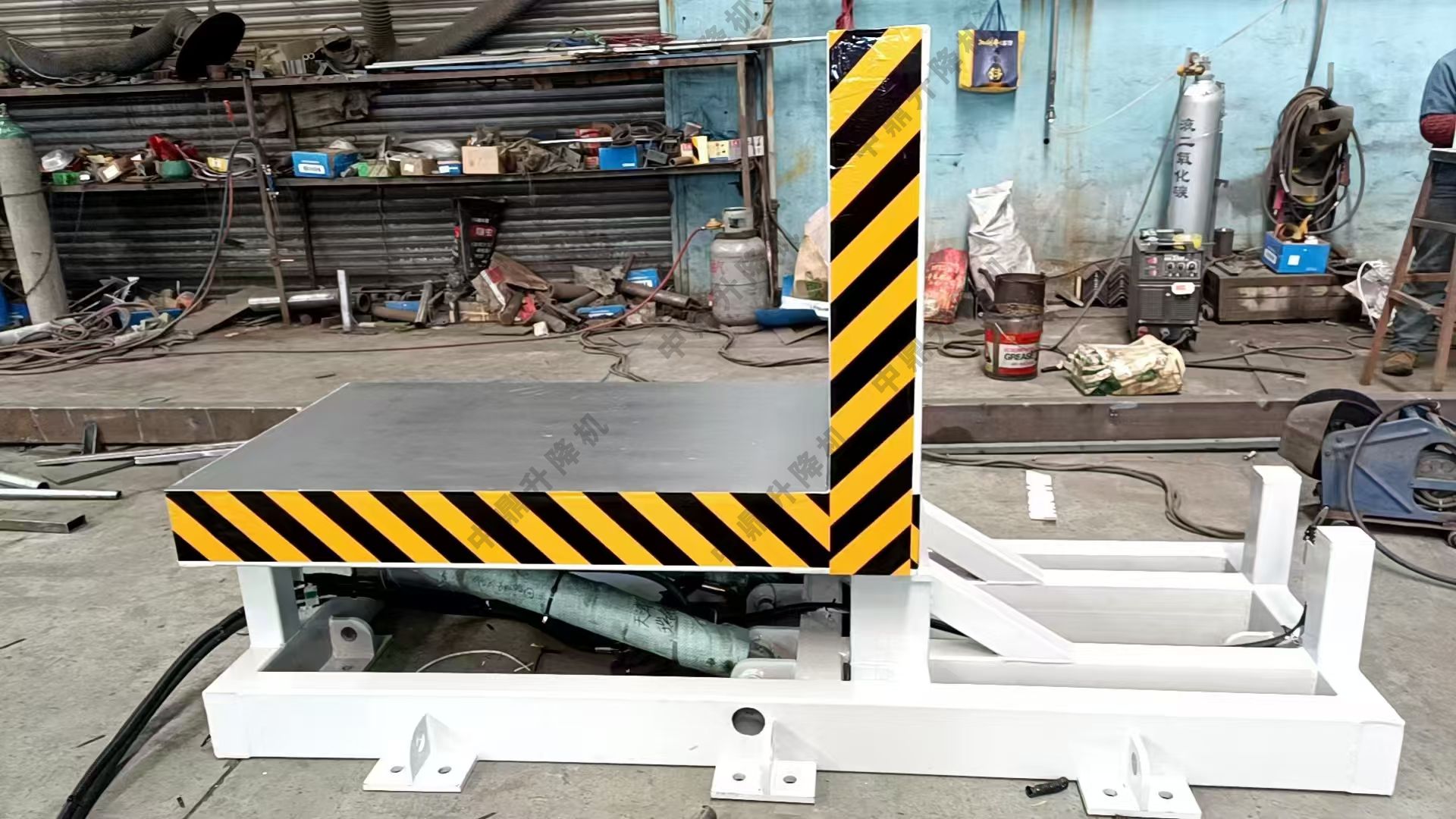

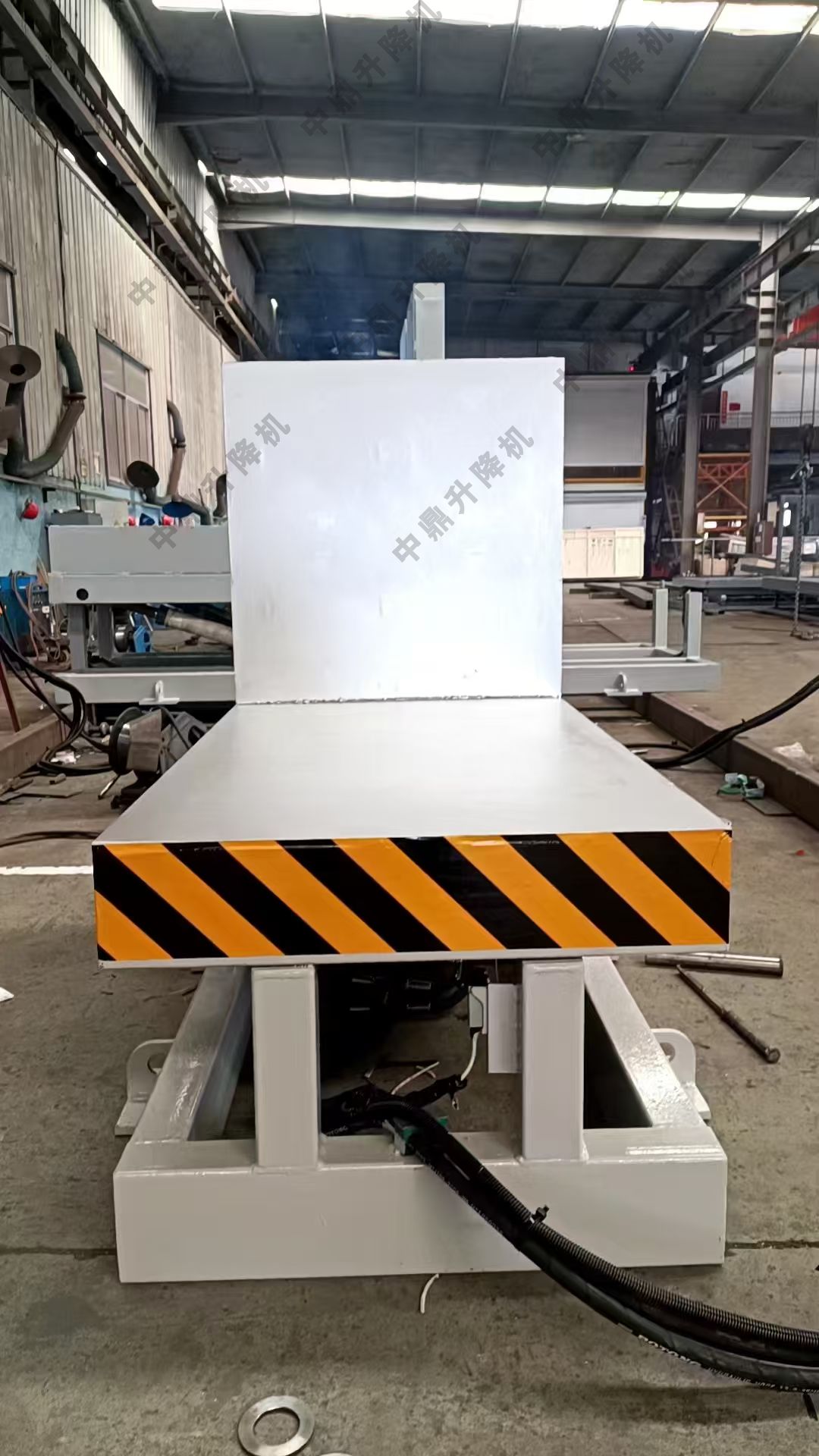

1、翻转系统
翻转系统主要由设备底座，平台，翻转油缸、裙板和各种轴承等部件组成。翻转系统通过油
缸的伸缩带动整个平台实现平台翻转。
2、液压系统
液压系统由电机油泵，电磁换向阀，升降油缸，单向节流阀，
液压油箱及液压管路等零部件组成，油泵电机驱动齿轮油泵旋转，输出压力油，经电磁换向阀分配，
将压力油输入翻转油缸，实现平台向上翻转。向下翻转时，按钮驱动电磁阀切换油路方向，实现平
台下降。翻转油缸的回路中设有两个方向节流阀，可调节工件在向上向下翻转时的速度。
2.1 齿轮油泵
油泵采用高速齿轮油泵，动力由油泵电机输入。油泵工作过程中，吸油管不得漏气，否则油
泵容积效率下降，并发生噪声，使用寿命缩短。
2.2 液压油
本平台一般使用 46 号抗磨液压油（冬季 32 号，夏季 46 号）。当平台工作 1200-1500 小时应
清洗液压油箱内部和滤油器，更换液压油。
